Преобразователь частоты ACS880-07-0246A-3+B054+E205+F250+K454+Q951

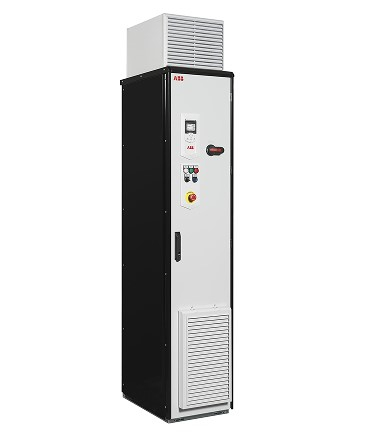

Преобразователь частоты ACS880-07-0246A-3+B054+E205+F250+K454+Q951 — это современное решение для управления электроприводами, выполненное в шкафном исполнении. Данная модель специально разработана для эксплуатации в самых разнообразных условиях и полностью соответствует строгим требованиям отраслей промышленности: нефтегазовой, горнорудной, металлургической и химической.

Ключевые особенности ACS880-07-0246A-3

Система прямого регулирования крутящего момента (DTC)

Инновационная технология DTC обеспечивает мгновенную реакцию на изменение нагрузки и позволяет точно управлять как скоростью, так и крутящим моментом двигателя без использования датчиков;

Прокладка кабеля: ввод и вывод снизу

Удобная конструкция корпуса предусматривает нижний ввод и вывод кабелей, что упрощает монтаж преобразователя в шкафу управления или на производственной площадке;

Встроенные средства безопасности

Преобразователь оснащён функцией защитного отключения крутящего момента (STO), которая обеспечивает высокий уровень безопасности эксплуатации согласно международным стандартам;

Панель управления

Преобразователь оснащён интуитивно понятной панелью управления, которая позволяет легко настраивать параметры работы и осуществлять мониторинг состояния устройства. Для удобства пользователя предусмотрен встроенный держатель панели управления непосредственно в корпусе привода, что облегчает доступ к основным функциям и настройкам.

Аппараты со стороны сети

Сетевые предохранители типа aR обеспечивают защиту оборудования от коротких замыканий. Главный выключатель-разъединитель и сетевой контактор гарантируют безопасное подключение и отключение преобразователя от сети;

Защита от замыкания на землю

Встроенный мониторинг утечек на землю позволяет быстро выявлять неисправности изоляции, повышая уровень безопасности эксплуатации.

Фильтр du/dt

Применён фильтр du/dt для снижения влияния скачков напряжения на изоляцию двигателя, что увеличивает срок его службы и снижает уровень электромагнитных помех.

Модуль адаптеров полевой шины

Поддержка протокола PROFIBUS DP (DPV0/DPV1) с помощью адаптера FPBA-01 обеспечивает лёгкую интеграцию в промышленные сети автоматизации, расширяя возможности удалённого управления и мониторинга.

Безопасность и аварийный останов

Реализована функция аварийного останова категории 0 с размыканием главного контактора/выключателя. Встроено реле безопасности для соответствия современным стандартам по защите персонала и оборудования.

Программное обеспечение

В стандартную комплектацию входит основная программа управления, позволяющая реализовать широкий спектр задач по автоматизации технологических процессов. Дополнительно доступна специализированная программа для управления приложениями кранов — идеальный выбор для грузоподъёмных механизмов и систем транспортировки.

Поддержка типов двигателей

Преобразователь частоты поддерживает как асинхронные двигатели, так и двигатели с постоянными магнитами. Это расширяет возможности применения оборудования на различных объектах — от производственных линий до объектов инфраструктуры.

Стандартный интерфейс

Подключения контура управления (ввод/вывод)

2 аналоговых входа, программируемые с гальванической развязкой: Позволяют подключать различные датчики или устройства управления для гибкой настройки параметров работы привода.

2 аналоговых выхода программируемые: Предназначены для передачи информации о состоянии или параметрах работы преобразователя на внешние системы мониторинга или управления.

6 цифровых входов программируемые с гальванической развязкой: Могут быть разделены на две независимые группы, что позволяет реализовать различные сценарии управления и повысить отказоустойчивость системы.

2 цифровых входа/выхода: Универсальные каналы, которые могут использоваться как для ввода, так и для вывода сигналов, обеспечивая дополнительную гибкость при построении схемы автоматизации.

1 цифровой вход блокировки работы: Позволяет реализовать функцию аварийной остановки или блокировки работы привода по внешнему сигналу безопасности.

3 релейных выхода: Для передачи управляющих сигналов на исполнительные механизмы или системы оповещения о состоянии оборудования.

Связь и интеграция

Преобразователь оснащён встроенным каналом связи между приводами и поддерживает протокол Modbus. Это обеспечивает простую интеграцию устройства в существующие промышленные сети автоматизации без необходимости использования дополнительных модулей связи. Благодаря этому можно организовать централизованное управление несколькими приводами с одного контроллера или компьютера.

Конфигурация привода ACS880-07-0246A-3

В состав привода входят:

• Выпрямитель — преобразует переменный ток в постоянный;
• Звено постоянного тока — обеспечивает стабильную работу системы;
• Инвертор — формирует выходное напряжение требуемой частоты;
• Предохранители — защищают оборудование от перегрузок и коротких замыканий;
• Входной дроссель — снижает уровень гармоник и защищает сеть от помех;
• Главный выключатель — гарантирует быстрое и безопасное отключение оборудования при необходимости.

Технические характеристики

Преимущества использования

• Высокая надёжность эксплуатации;
• Гибкая настройка под задачи клиента;
• Современные средства защиты оборудования;
• Простота монтажа и обслуживания;
• Возможность работы с PROFIBUS DP позволяет легко внедрять устройство в существующие системы управления без необходимости доработки инфраструктуры;
• Использование фильтра du/dt защищает двигатель от преждевременного износа, снижая затраты на обслуживание.

Области применения

Преобразователь частоты ACS880-07 спроектирован для работы в самых требовательных условиях и идеально подходит для применения в нефтегазодобывающей, горнодобывающей, металлургической, химической, цементной, целлюлозно-бумажной и лесопильной промышленности, а также в энергомашиностроении, судостроении и судоходстве.

Для получения более подробной информации о технических характеристиках или консультации по подбору оборудования свяжитесь с нашими специалистами.
