Реле контроля фаз РКФ-М06-12-15 380B УХЛ2

Артикул: 4640016934867

Реле контроля фаз РКФ-М06-12-15 380B УХЛ2

Производитель: Меандр АО

Цена 2 818,45 р.

Наличие товара уточняйте у менеджеров

Реле контроля фаз CZF-B

Переключатель фаз автоматический PF-452

Описание

Характеристики

Реле контроля фаз РКФ-М06-12-15 380В УХЛ2 предназначено для надежного и эффективного контроля параметров трехфазного напряжения в трехпроводных электрических сетях без нейтрали. Данное устройство обеспечивает защиту промышленного и бытового электрооборудования от опасных режимов работы. Реле предотвращает аварийные ситуации, связанные с нарушением порядка чередования фаз, асимметрией напряжения или пропаданием одной из фаз, защищая подключённое оборудование от повреждений.

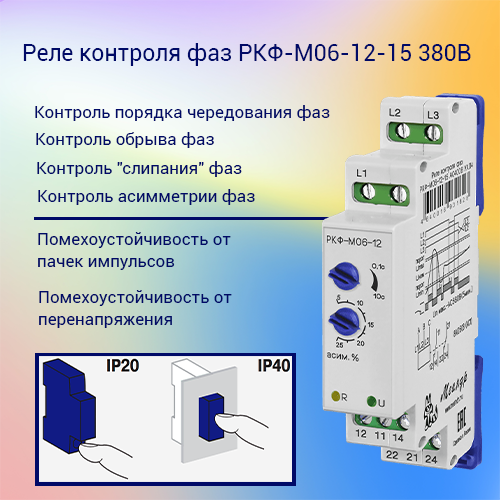

Основные функции

Контроль порядка чередования фаз
Позволяет предотвратить неправильное подключение электродвигателей и другого оборудования, чувствительного к последовательности фаз.
Обнаружение обрыва одной или нескольких фаз
Мгновенно реагирует на обрыв фазы, отключая нагрузку и предотвращая выход из строя подключенных устройств.
Защита от «слипания» фаз
Обнаруживает короткое замыкание между фазами или появление одинаковых потенциалов на разных входах.
Контроль асимметрии (разбаланса) линейных напряжений
Реагирует на превышение допустимого уровня разбаланса между фазами, что особенно важно для защиты электродвигателей от перегрева и выхода из строя.
Защита от перенапряжения
Отключает нагрузку при превышении установленного порога напряжения, обеспечивая дополнительную безопасность оборудования.

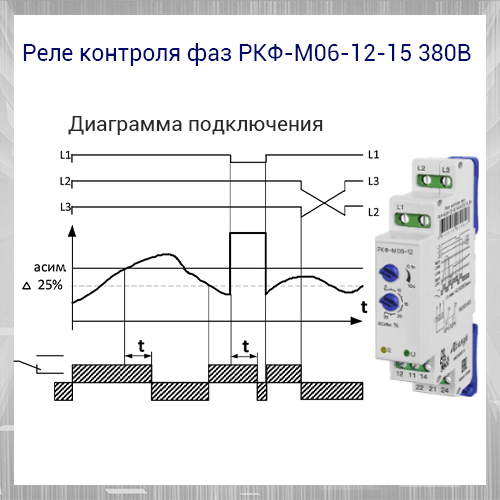

Временные задержки срабатывания при различных аварийных ситуациях:


Асимметрия линейных напряжений (5…25% Uном ±2	0,1–10 сек
Обрыв одной фазы	0,1–10 сек
Обрыв двух или трёх фаз	0,1 сек
Синфазное снижение напряжения ниже 0,5 Uном	0,1 сек
Обратный порядок чередования фаз	0,1 сек
“Слипание” фаз	0,1–10 сек
Превышение напряжения выше 1,3 Uном ±5% Uно	0,1 сек

Особенности конструкции

Переднее присоединение проводов
Удобное подключение питающих и коммутируемых электрических цепей осуществляется через клеммы на передней панели устройства.
Надёжные клеммы
Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм², что гарантирует стабильный контакт и безопасность эксплуатации.

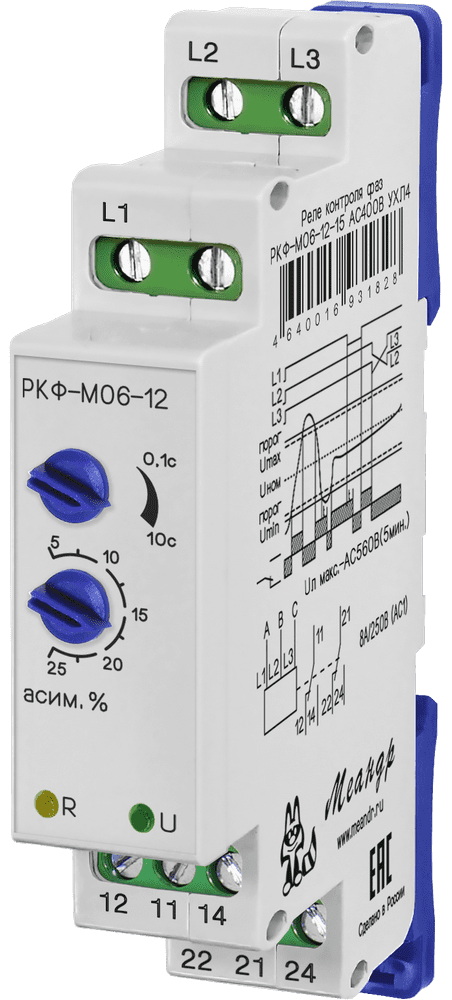

Удобная настройка
- На лицевой панели расположен поворотный переключатель времени срабатывания асимметрии фаз — позволяет задать временную задержку отключения при возникновении аварийной ситуации.
- Поворотный переключатель порога асимметрии фаз — для точной настройки чувствительности прибора под условия конкретного объекта.
Индикаторы состояния
- Зелёный индикатор “U” отображает наличие напряжения во всех трёх фазах сети.
- Жёлтый индикатор “R” сигнализирует о включении встроенного реле.

Преимущества

Работа в сетях без нейтрального провода
Высокая точность срабатывания по всем контролируемым параметрам
Компактный корпус, удобство монтажа на DIN-рейку
Надежная защита промышленного и бытового электрооборудования
Гибкая настройка времени задержки срабатывания реле
Компактное исполнение для удобства монтажа
Высокая точность срабатывания по диапазонам контролируемых параметров

Области применения

Реле контроля фаз РКФ-М06-12-15 идеально подходит для использования в системах автоматизации зданий, промышленных предприятиях, жилых и коммерческих объектах. Оно обеспечивает комплексную защиту электродвигателей, насосов, компрессоров, вентиляторов и другого оборудования от аварийных ситуаций в электросети.

Характеристики:

Упаковки

5 шт
Тип изделия

Реле контроля фаз
Степень защиты

IP40
Род тока

Переменный (AC)
Количество фаз

3
Напряжение, В

380
Способ монтажа

DIN-рейка 35 мм.
Климатическое исполнение

УХЛ2
Электрическая износостойкость, циклов

100000
Артикул расширенный

4640016934867
Коммутируемый ток, А

5

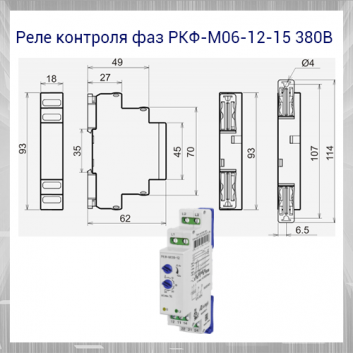

Высота, мм

93

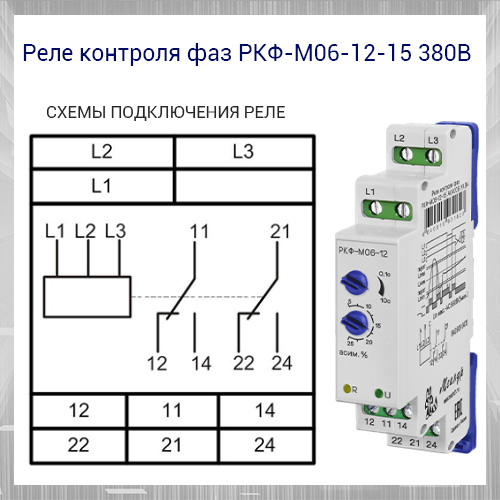

Тип контактов

2 переключающие группы
Ширина, мм

18
Индикация

Да
Сечение жилы, мм2

2.5
Производитель

Меандр
Диапазон рабочих температур, °C

от -40 до +55
Частота, Гц

50
Глубина, мм

63
Страна

Россия
Потребляемая мощность, ВА

2
Механическая износостойкость, циклов

10х106⁶
Максимальное допустимое линейное напряжение, В

560
Погрешность установки значения асимметрии линейных напряжений, %

±5
Погрешность времени срабатывания, не более, %

±10

Показать все характеристики
