Реле контроля тока РКТ-3 AC5А ACDC50-270В УХЛ2

Реле контроля тока РКТ-3 AC5А ACDC50-270В УХЛ2 — это современное устройство, предназначенное для автоматического контроля уровня тока в однофазных электрических сетях. Данный прибор широко применяется для защиты оборудования и предотвращения аварийных ситуаций, связанных с превышением или понижением тока.

Основные функции и работа реле

• Контроль превышения и понижения тока
  Реле автоматически отслеживает значение тока в цепи и выдает управляющий сигнал при выходе параметра за пределы установленных пользователем значений (выше или ниже нормы).

• Защита оборудования
  Используется для предотвращения поломок электроприборов, вызванных перегрузкой или недостаточным током, что особенно важно для защиты удалённого или труднодоступного оборудования.

• Диагностика и мониторинг
  Позволяет оперативно выявлять неисправности в работе потребителей электроэнергии, обеспечивая эффективный мониторинг состояния сети.

• Гальваническая развязка измерительной цепи от цепи питания
  Обеспечивает надежную защиту оборудования и персонала, минимизируя риск взаимного влияния между измерительной и силовой частями схемы.

• Инверсия работы выходного реле
  Возможность выбора режима работы: нормально замкнутый (NC) или нормально разомкнутый (NO) контакт, что позволяет гибко интегрировать устройство в любую систему автоматизации.

• Память аварии
  После срабатывания по аварийному событию (выход за пределы установленного диапазона тока), реле сохраняет информацию о происшествии до сброса пользователем. Это упрощает диагностику неисправностей и повышает надежность эксплуатации.

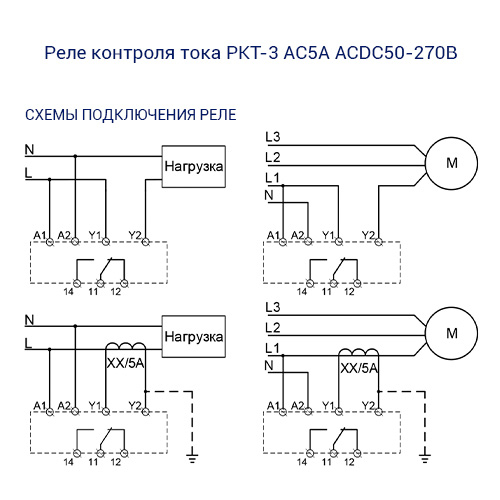

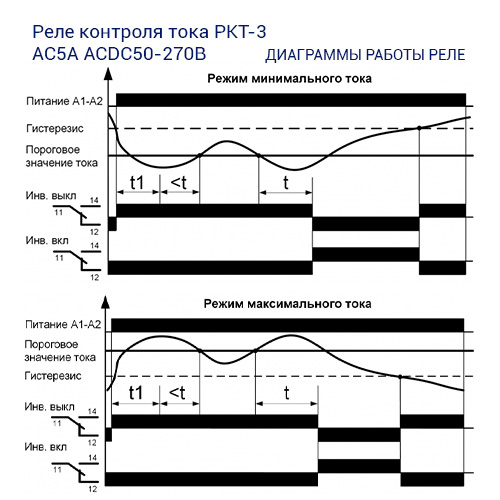

• Режим максимального тока
  Реле включается сразу после подачи питания и остаётся во включённом состоянии до тех пор, пока контролируемый ток не превысит установленный порог срабатывания. При превышении заданного значения реле отключает нагрузку, предотвращая возможное повреждение оборудования из-за перегрузки.

• Режим минимального тока
  В этом режиме реле также включается сразу после подачи питания и остаётся во включённом состоянии до тех пор, пока контролируемый ток не упадёт ниже заданного порога срабатывания. Это позволяет обнаруживать обрыв цепи или выход оборудования из строя по причине недостаточного потребления тока

• Время нечувствительности «t1»
  Особое внимание уделено устойчивости к ложным срабатываниям. Для этого реализовано время нечувствительности «t1», которое позволяет избежать реагирования на переходные процессы после подачи питания. В течение заданного времени t1 реле остается включённым вне зависимости от текущего значения контролируемого тока. Это значительно повышает надежность работы оборудования и исключает ненужные отключения при запуске.

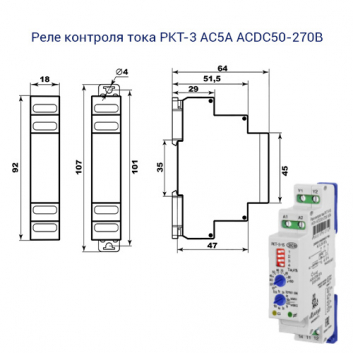

Особенности конструкции

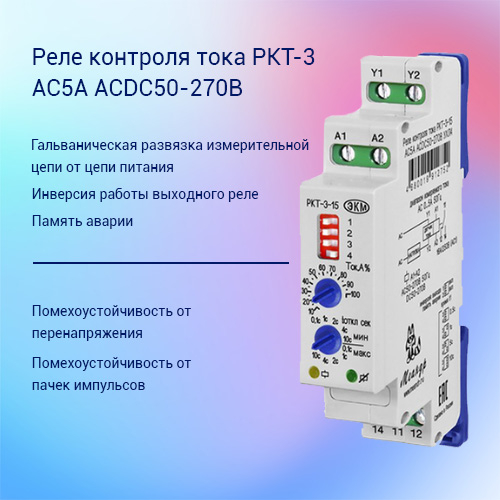

• Панель управления
  На лицевой панели устройства расположены два поворотных переключателя:

  • Переключатель порога срабатывания позволяет точно установить значение максимального или минимального тока, при достижении которого произойдет срабатывание реле.
  • Переключатель задержки срабатывания (t): регулирует время задержки на включение/выключение при превышении или снижении тока относительно заданного порога. Настройка возможна как для режима максимального, так и минимального контроля тока.

• Световая индикация
  Для наглядного отображения состояния реле предусмотрены два ярких индикатора:

  • Синий индикатор сигнализирует о нормальном режиме работы.
  • Красный индикатор сигнализирует о возникновении аварийной ситуации или превышении установленного порога.

• DIP-переключатель для расширения функциональных возможностей
  На корпусе размещён удобный DIP-переключатель для активации дополнительных функций:

  • Инверсия работы выходного реле (изменение логики включения/отключения нагрузки).
  • Активация функции памяти аварии (реле запомнит факт аварии до ручного сброса).
  • Задание времени нечувствительности t1 (регулировка фильтрации кратковременных помех и ложных срабатываний).

Преимущества использования

• Два режима контроля: максимальный и минимальный ток — универсальность применения
• Простота настройки пороговых значений срабатывания
• Высокая надёжность работы в различных климатических условиях.
• Надёжные клеммные зажимы обеспечивают простое и безопасное подключение проводов
• Все органы управления и индикации вынесены на лицевую панель для быстрого доступа и визуального контроля
• Возможность гибкой настройки под нужды конкретного объекта благодаря широкому диапазону входных напряжений (AC/DC 50–270 В) и наличию дополнительных функций.

Области применения

Реле идеально подходит для использования в системах автоматизации зданий, промышленном оборудовании, распределительных щитах, а также везде, где требуется контроль параметров электрического тока для предотвращения аварийных ситуаций.
