Реле контроля уровня РКУ-1М АС230В УХЛ4

Реле контроля уровня РКУ-1М АС230В УХЛ4 предназначено для автоматического контроля уровня жидкости и управления насосом с целью поддержания заданного уровня в резервуарах, емкостях и других технологических системах. Устройство совместимо с любыми типами проводящих жидкостей, что делает его универсальным решением для широкого спектра задач — от бытовых до промышленных.

Основные функции

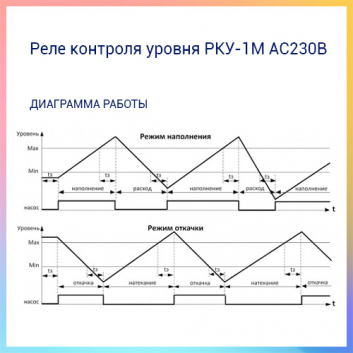

• Два режима работы:
  • Наполнение: автоматическое включение насоса при понижении уровня жидкости до минимального значения и выключение при достижении максимального.
  • Откачка: автоматическое включение насоса при превышении заданного максимального уровня и выключение при снижении до минимального.
• Регулировка чувствительности датчиков: позволяет адаптировать систему под различные параметры жидкости (проводимость, загрязнённость).
• Регулировка задержки срабатывания: предотвращает ложные срабатывания из-за колебаний или всплесков жидкости.
• Гальваническая развязка входов датчиков от сети: обеспечивает высокую безопасность эксплуатации и защищает электронику устройства от помех и перенапряжений.
• Защита насоса от перегрева: встроенная функция отключения питания насоса при опасном повышении температуры, что предотвращает поломки оборудования.

Особенности конструкции

• Надёжная конструкция клемм

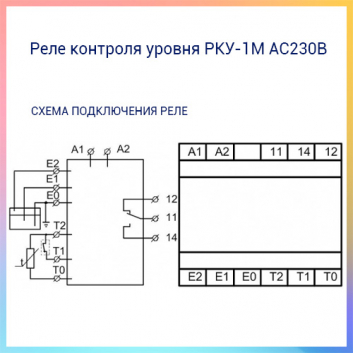

  Клеммы реле обеспечивают прочный и долговечный зажим проводов сечением до 2,5 мм². Это гарантирует устойчивый контакт и безопасность эксплуатации даже при длительной работе устройства. Все клеммы для подключения внешних цепей удобно размещены на корпусе прибора и имеют маркировку, упрощающую процесс установки и технического обслуживания.

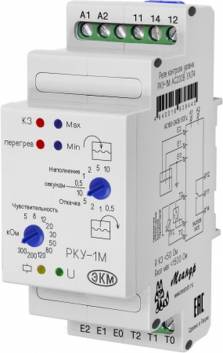

• Удобная лицевая панель
  На передней панели расположены все необходимые элементы управления и индикации:

  • Регулятор задержки включения насоса «tз»: Позволяет точно установить время задержки включения насоса в зависимости от выбранного режима — наполнение или откачка. Это обеспечивает гибкость настройки под конкретные требования пользователя.
  • Регулятор «чувствительность»: Используется для настройки чувствительности цепи датчиков уровня, что позволяет адаптировать реле под различные типы жидкостей и условия эксплуатации.
  • Индикатор наличия питания «U»: Показывает подачу напряжения на устройство, что позволяет быстро оценить его работоспособность.
  • Индикатор состояния контактов встроенного реле: Визуально отображает текущее состояние исполнительного реле (включено/выключено)
  • «КЗ» — аварийный индикатор короткого замыкания цепи термисторов. Позволяет оперативно выявлять неисправности в цепи датчиков
  • «Перегрев» — индикатор срабатывания тепловой защиты. Информирует о превышении допустимой температуры устройства или контролируемого объекта
  • «Мин» — индикатор состояния датчика минимального уровня жидкости. Сигнализирует о достижении нижнего порога
  • «Мах» — индикатор состояния датчика максимального уровня жидкости. Активируется при достижении верхнего порога.

Технические параметры

Преимущества использования

• Надёжная работа даже в сложных условиях эксплуатации
• Простота монтажа и настройки
• Универсальность: подходит для любых типов проводящих жидкостей (вода, растворы, стоки)
• Повышенная безопасность за счёт гальванической развязки
• Продление срока службы насосного оборудования благодаря интеллектуальной защите.

Области применения

Реле контроля уровня РКУ-1М АС230В УХЛ4 широко используется на промышленных предприятиях, водопроводных станциях, в коммунальном хозяйстве для поддержания заданного уровня жидкостей и предотвращения аварийных ситуаций в:

• Системах автоматического водоснабжения частных домов, коттеджей, промышленных объектов;
• Насосных станциях;
• Технологических линиях пищевой, химической промышленности;
• Системах дренажа и канализациию.

Выбирая РКУ-1М АС230В УХЛ4, вы получаете надежное решение для автоматизации процессов контроля уровня жидкостей с расширенными возможностями индикации аварийных состояний!
