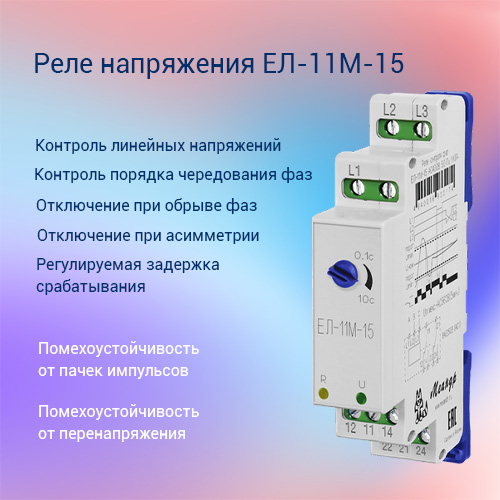

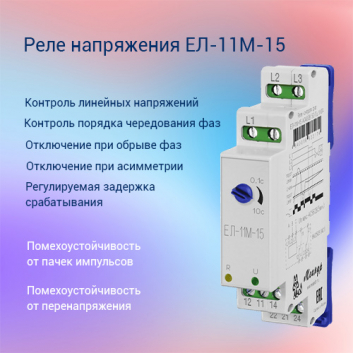

Реле напряжения ЕЛ-11М-15 АС400В УХЛ4 арт.4640016933174

Реле напряжения ЕЛ-11М-15 АС400В УХЛ4 предназначено для использования в схемах автоматического управления с целью контроля и защиты трёхфазных электрических сетей без нулевого провода. Данное устройство обеспечивает комплексный мониторинг параметров электросети, что позволяет предотвратить аварийные ситуации и повысить надёжность работы оборудования.

Основные функции

• Контроль напряжения:
  Автоматически отслеживает уровень напряжения в каждой фазе. При превышении или снижении напряжения относительно заданных фиксированных значений реле оперативно реагирует, размыкая цепь и предотвращая повреждение подключённых устройств.

• Контроль порядка чередования фаз:
  Обеспечивает правильную последовательность включения фаз, предотвращая неправильную работу электродвигателей и другого промышленного оборудования.

• Контроль обрыва и «слипания» фаз:
  Мгновенно выявляет обрыв одной или нескольких фаз, а также их слипание (сращивание), что позволяет избежать выхода из строя дорогостоящей аппаратуры.

• Контроль асимметрии фаз:
  Следит за равномерностью распределения напряжения между фазами. При возникновении асимметрии устройство подаёт сигнал тревоги или отключает нагрузку для предотвращения перегрева и других неисправностей.

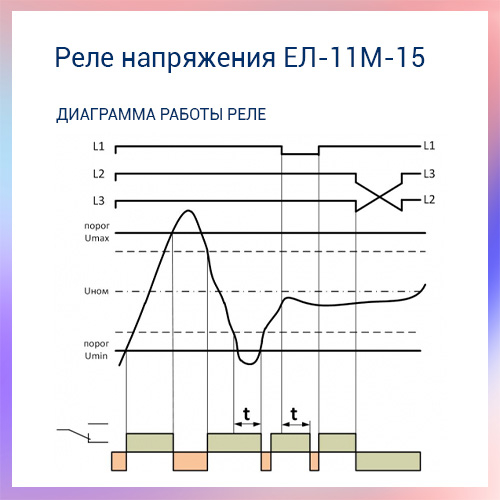

Время выключения встроенного реле:

Особенности конструкции

• Надёжные клеммы:
  Конструкция клемм обеспечивает прочный и безопасный зажим проводов сечением до 2,5 мм², что гарантирует стабильность подключения и предотвращает перегрев контактов;

• Удобная лицевая панель:
  На передней панели устройства расположены:

  • Регулятор времени срабатывания, позволяющий гибко настраивать задержку включения реле после восстановления нормальных параметров сети;
  • Зелёный индикатор «U» — сигнализирует о наличии питания во всех трёх фазах;
  • Жёлтый индикатор «R» — отображает состояние встроенного реле: включено или отключено.

Преимущества использования

• Эффективная защита оборудования от перенапряжений, пониженного напряжения и перекоса фаз;
• Простая настройка и интуитивно понятное управление;
• Высокая надёжность работы даже в сложных эксплуатационных условиях (климатическое исполнение УХЛ4);
• Компактные размеры и удобство монтажа на стандартную DIN-рейку.

Реле идеально подходит для защиты источников и преобразователей электрической энергии, промышленных установок, электродвигателей, систем автоматизации и другого ответственного электрооборудования в условиях эксплуатации по категории УХЛ4 (умеренный климат).

Реле напряжения ЕЛ-11М-15 АС400В УХЛ4 — это оптимальное решение для защиты вашего оборудования в трёхфазных сетях. Надёжная конструкция, простота эксплуатации и широкий функционал делают данный прибор незаменимым элементом современной системы электробезопасности.
