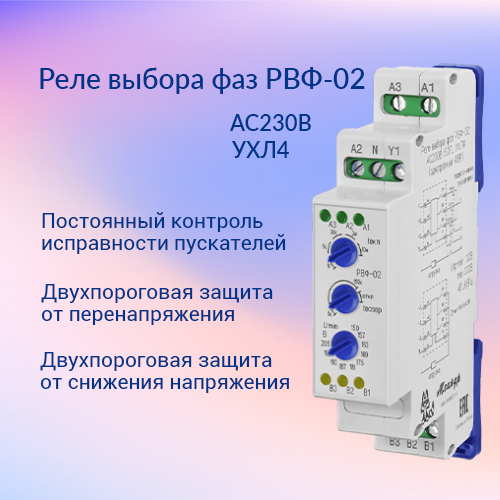

Реле выбора фаз РВФ-02 АС230В УХЛ4

Реле выбора фаз РВФ-02 — это современное решение для автоматического обеспечения надежного электропитания однофазных потребителей в условиях нестабильной трехфазной сети. Устройство предназначено для автоматического ввода резерва (АВР) и обеспечивает переключение нагрузки на наиболее оптимальную по уровню напряжения фазу при отклонениях или полном исчезновении напряжения на рабочей фазе. Прибор обеспечивает надежный выбор наиболее стабильной фазы для питания однофазных потребителей, защищая оборудование от аварийных ситуаций, связанных с пропаданием или снижением напряжения на одной из фаз.

Ключевые особенности реле выбора фаз РВФ-02

• Возможность отключения приоритета фазы:
  Пользователь может выбрать работу с приоритетом по фазе L1 либо полностью отключить приоритет, что позволяет гибко адаптировать устройство под конкретные задачи и условия эксплуатации.

• Постоянный контроль исправности пускателей:
  Реле ведет непрерывный мониторинг состояния подключённых пускателей, что повышает надежность системы и позволяет своевременно выявлять неисправности.

• Переключаемая задержка повторного включения:
  Возможность настройки времени задержки перед повторным включением после срабатывания реле обеспечивает дополнительную защиту подключённого оборудования от частых переключений и скачков напряжения.

• Работа с приоритетом фазы L1 или без него:
  Гибкие настройки позволяют выбрать оптимальный режим работы: с фиксированным приоритетом одной из фаз (L1) или без привязки к определённой фазе, что особенно актуально для объектов с нестабильным электроснабжением.

• Индикация наличия фазных напряжений и выбранной фазы:
  На корпусе устройства расположены световые индикаторы, отображающие наличие напряжения на входе по каждой из трёх фаз и текущую активную (выбранную) фазу на выходе. Это облегчает диагностику состояния сети и работу обслуживающего персонала

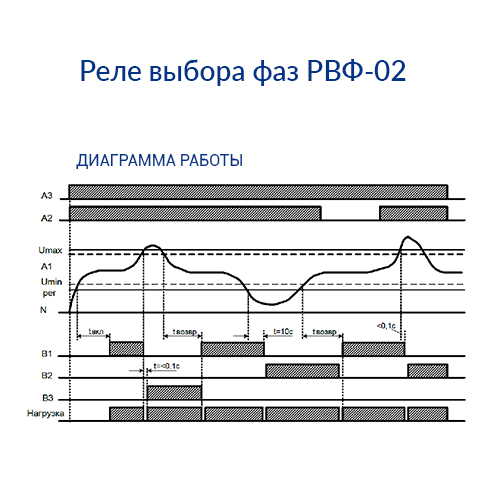

• Автоматический выбор оптимальной фазы

  • Устройство автоматически определяет наиболее стабильную фазу и подключает нагрузку к ней.
  • При появлении аварии на используемой фазе происходит автоматическое переключение на другую рабочую фазу без перебоев в питании

• Защита от межфазных замыканий

  • Реализована уникальная система контроля срабатывания контактов встроенных реле или внешних пускателей.
  • Исключается возможность коротких замыканий между фазами при переключении — это повышает безопасность эксплуатации и надежность электросети

• Двухпороговая защита от пониженного напряжения

  • Плавно регулируемый порог: отключение при снижении напряжения ниже AC157–209В с задержкой 10 секунд (порог настраивается пользователем).
  • Фиксированный порог: мгновенное отключение при падении напряжения ниже AC130В (выдержка 0,1 сек).
  • Такая схема обеспечивает гибкость настройки под конкретные условия эксплуатации

• Двухпороговая защита от перенапряжения

  • Первый порог: отключение при напряжении выше AC265В с выдержкой времени 0,1 сек.
  • Второй порог: мгновенное отключение при напряжении выше AC300В (выдержка 0,02 сек).
  • Это позволяет защитить оборудование как от кратковременных всплесков, так и от длительных превышений напряжения

Технические характеристики РВФ-02

Особенности конструкции

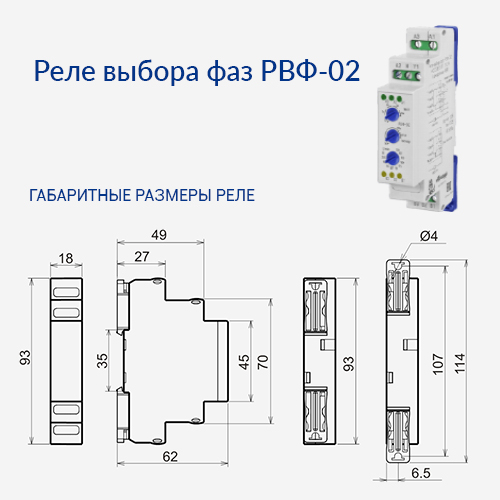

• Корпус: Компактный пластиковый корпус с передним присоединением проводов питания и коммутируемых электрических цепей обеспечивает удобство монтажа и обслуживания устройства.

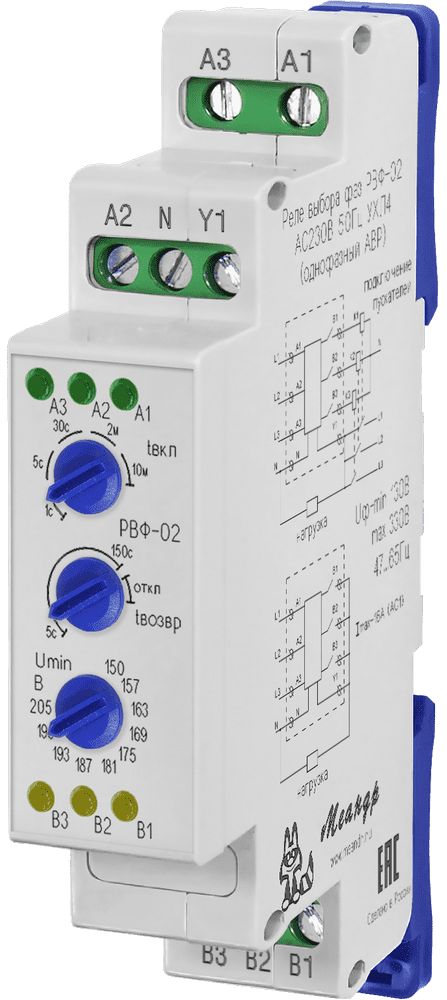

• Индикаторы:
  • На лицевой панели размещены три зелёных светодиодных индикатора, отображающих наличие напряжения на каждой из фаз (А1, А2, А3).
  • Три жёлтых светодиодных индикатора информируют о срабатывании встроенных исполнительных реле (В1, В2, В3).
• Регуляторы:
  • Регулятор времени включения реле позволяет настроить задержку активации после появления напряжения.
  • Регулятор времени возврата регулирует задержку отключения при пропадании или снижении напряжения.
  • Регулятор порога срабатывания снижения напряжения даёт возможность гибко устанавливать минимально допустимый уровень питающего напряжения.

Преимущества

• Автоматическая работа — устройство самостоятельно выбирает наиболее стабильную фазу для питания нагрузки;
• Гибкая настройка параметров — пользователь может индивидуально настроить задержки включения/отключения и пороговые значения срабатывания;
• Ясная индикация состояния — визуальный контроль за состоянием каждой фазы и работой реле благодаря информативной панели индикаторов;
• Безопасность оборудования — предотвращает повреждение техники при аварийных ситуациях в сети;
• Повышение надёжности электроснабжения: Даже при выходе из строя одной или двух фаз, однофазные потребители продолжат получать стабильное питание;
• Простота интеграции: Компактный корпус и удобная схема подключения позволяют быстро внедрить устройство в существующую систему электроснабжения.

Применение

Реле выбора фаз РВФ-02 широко используется в системах электроснабжения жилых домов, коммерческих объектов, промышленных предприятий для защиты ответственного электрооборудования (насосы, холодильники, серверные и т.д.) от аварийных ситуаций в трехфазной сети.

Почему выбирают РВФ-02?

Реле выбора фаз РВФ-02 — это гарантия стабильного питания ваших электроприборов даже в условиях нестабильной городской или сельской электросети. Устройство полностью автоматизировано, не требует постоянного вмешательства пользователя и обеспечивает максимальную защиту вашей техники.
