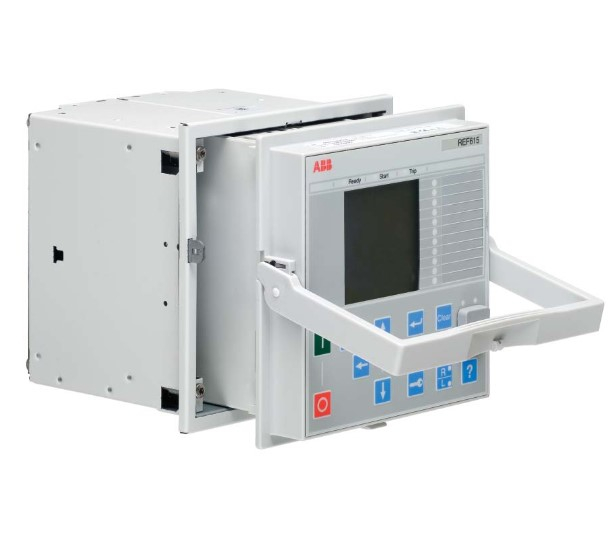

Терминал РЗиА REF615

Терминал РЗиА REF615 — это современное многофункциональное микропроцессорное устройство, предназначенное для комплексной защиты, измерения и контроля фидеров в электроустановках различного назначения. Данный терминал широко применяется на электроподстанциях и в промышленных энергосистемах, обеспечивая надежную и эффективную работу распределительных сетей.

Основные характеристики

• Управление выключателем: Терминал оснащён отдельными кнопками для размыкания и замыкания выключателя, что обеспечивает простоту и безопасность эксплуатации;
• Гибкая настройка блокировок: Схемы блокировки настраиваются с помощью программной утилиты матрицы сигналов в программном обеспечении PCM600. Это позволяет адаптировать устройство под различные условия применения и требования конкретного объекта.
• Интуитивный интерфейс: Пользовательский интерфейс терминала разработан с учётом требований оперативного персонала, что облегчает процесс управления и настройки.
• Широкие возможности интеграции: Терминал легко интегрируется в существующие системы автоматизации и диспетчеризации благодаря поддержке стандартных протоколов связи
• Встроенная система самоконтроля (IRF): Терминал оснащён интеллектуальной системой самодиагностики, которая непрерывно отслеживает состояние оборудования реле и корректность работы программного обеспечения. Это обеспечивает своевременное обнаружение и предотвращение возможных неисправностей.
• Поддержка протоколов связи: REF615 поддерживает два современных протокола — IEC 61850 и Modbus, а также стандарт Ethernet. Благодаря этому обеспечивается интеграция терминала в автоматизированные системы управления, получение эксплуатационных данных и дистанционное управление оборудованием.
• Гибкий блок питания: Устройство оснащено универсальным блоком питания, поддерживающим как постоянный, так и переменный ток, что расширяет возможности его применения в различных энергетических объектах.

Основные функции

• Максимальная токовая защита (МТЗ)
  REF615 реализует функции основной максимальной токовой защиты для воздушных линий и кабельных фидеров, предотвращая аварийные ситуации и минимизируя риски повреждения оборудования

• Защита от перегрузки по току и тепловой перегрузки
  REF615 обеспечивает надежную защиту оборудования от опасных токовых перегрузок и перегрева, предотвращая повреждения и продлевая срок службы электрической сети

• Направленная и ненаправленная защита от замыканий на землю
  Терминал эффективно реагирует на замыкания на землю, локализуя поврежденный участок и минимизируя последствия аварийных ситуаций

• Защита от переходных и перемежающихся замыканий на землю
  Терминал способен фиксировать и реагировать на сложные виды повреждений, такие как переходные или перемежающиеся замыкания на землю, что значительно повышает надежность электроснабжения. При этом подавление гармоник составляет DFT: -50 дБ при f = n x fn, где n = 2, 3, 4, 5

• Защита от обрыва фаз
  REF615 своевременно обнаруживает обрывы фаз, обеспечивая безопасность персонала и предотвращая повреждение оборудования. Время пуска составляет < 70 мс и время возврата < 40 мс.

• Защита от переходных и перемежающихся замыканий на землю
  Терминал способен фиксировать и реагировать на сложные виды повреждений, такие как переходные или перемежающиеся замыкания на землю, что значительно повышает надежность электроснабжения

• Функция трёхкратного автоматического повторного включения (АПВ) для воздушных линий
  Устройство поддерживает до трёх автоматических повторных включений, что позволяет быстро восстанавливать электроснабжение после кратковременных аварий и снижает время простоя.

• Измерение и контроль
  Терминал осуществляет непрерывный мониторинг электрических параметров (ток, напряжение, мощность и др.), что обеспечивает высокую точность учета и диагностики состояния сети
