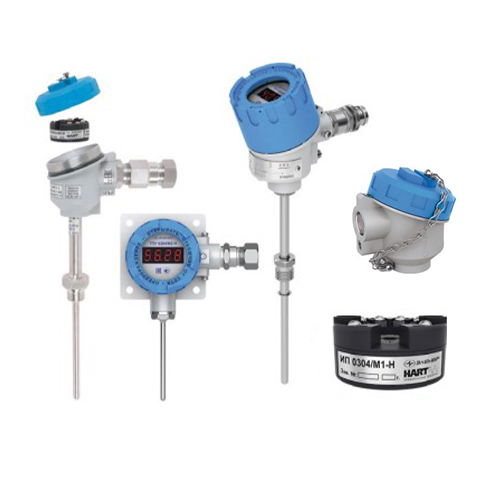

Термопреобразователь с униф. вых. сигналом ТПУ 0304/Ехd/М1-Н/АГ14Exd+КБ-17/t5570(Д1)/-55...+200/Б/ГП, ТС-1288/13-1БГ/Pt100/66мм/6мм/КРП/ГП — это современное универсальное устройство, предназначенное для высокоточного измерения и непрерывного преобразования температуры различных сред: твердых, жидких, газообразных и сыпучих веществ в промышленных условиях, включая взрывоопасные зоны.Микропроцессорный прибор преобразует измеряемую температуру в унифицированный выходной сигнал постоянного тока 4…20 мА, что обеспечивает совместимость с большинством промышленных систем автоматизации и контроля. Данная модель сочетает в себе надежность, безопасность и высокую точность измерений.
Первичный преобразователь температуры (ПП)

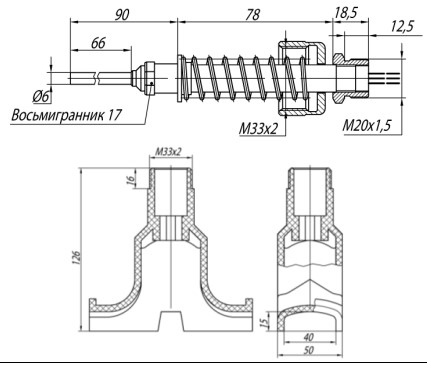

В качестве первичного преобразователя для измерения температуры поверхности труб используется термопреобразователь сопротивления ТС-1288/13-1БГ. Данная модель оснащена высоконадежным платиновым датчиком Pt100 и обеспечивает унифицированный выходной сигнал, что позволяет интегрировать прибор в современные системы автоматизации и контроля технологических процессов. Датчик для поверхностного монтажа оснащен специальным кронштейном (КРП) для плотного прилегания к трубе.

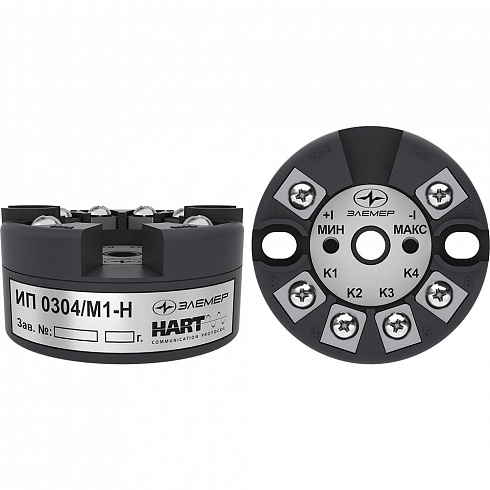

Измерительный преобразователь ИП 0304/М1-H
Преобразует сигнал, поступающий от термопреобразователя сопротивления, в унифицированный токовый сигнал 4–20 мА.
Обеспечивает дистанционную передачу данных на устройства автоматизации и диспетчеризации;
Корпус АГ-14
Материал: алюминиевый сплав
Крышка: на резьбе, обеспечивает герметичность и удобство обслуживания
Кабельный ввод КБ-17
Предназначен для подключения бронированного (экранированного) кабеля. Обеспечивает надежную фиксацию кабеля и дополнительную защиту от механических воздействий.
Диаметр обжимаемого кабеля: 6…13 мм
Диаметр обжимаемой брони: 17,5 мм
Материал: нержавеющая сталь
Резьба: М20х1.5
Гальваническая развязка
Обеспечивает электрическую изоляцию между входными и выходными цепями, что обеспечивает высокую степень электробезопасности и защиту от помех повышая надежность и безопасность эксплуатации.
| Тип | Микропроцессорный |
| Исполнение | Взрывозащищённое Exd |
| Диапазон измеряемых температур, °C | от -55 до +200 |
| Выходной сигнал | Унифицированный сигнал 4-20 мА |
| Тип датчика | Pt100 |
Время термической реакции, с | 15 |
| Время установления рабочего режима (предварительный прогрев) не более, мин | 15 |
| Время установления аналогового выходного сигнала не более, сек | 30 |
| Группа устойчивости к воздействию синусоидальных вибраций высокой частоты | F2 |
Особое внимание в конструкции термопреобразователя уделено обеспечению взрывобезопасности. Взрывозащита реализована за счёт применения взрывонепроницаемой оболочки («d»), которая гарантирует, что возможный внутренний взрыв не приведёт к воспламенению окружающей взрывоопасной среды. Электрические цепи устройства полностью заключены в прочный корпус, способный выдерживать избыточное давление и предотвращать распространение взрыва.
Термопреобразователь ТПУ 0304/Ехd/М1-Н/АГ14Exd+КБ-17/t5570(Д1)/-55...+200/Б/ГП, ТС-1288/13-1БГ/Pt100/66мм/6мм/КРП/ГП оптимален для эксплуатации в сложных и опасных условиях, где требуется надежный и точный контроль температуры. Благодаря широкому диапазону рабочих температур и взрывозащищенному исполнению, прибор широко используется на объектах теплоэнергетики, в химических и металлургических производствах, а также на других промышленных предприятиях.
Термопреобразователь ТПУ 0304/Ехd/М1-Н/АГ14Exd+КБ-17/t5570(Д1)/-55...+200/Б/ГП, ТС-1288/13-1БГ/Pt100/66мм/6мм/КРП/ГП — это надёжный выбор для предприятий, где требуется точный и безопасный контроль температуры в сложных и опасных условиях эксплуатации.
Если вам необходимы дополнительные технические характеристики или консультация по выбору оборудования, свяжитесь с нашими специалистами.
