Ячейки комплектного распределительного устройства типа UniGear ZS1 (6 шт.) напряжением 6кВ, с номинальным током сборных шин 630А, термической стойкостью 25кА/3сек, с вакуумными выключателями VD4/P и VM1-T, терминалами релейной защиты Relion,устройствами БАВР SUE3000, счетчиками электроэнергии Альфа А1805RAL P4GB-DW-4, устройствами дуговой защиты ПРОЭЛ-Мини

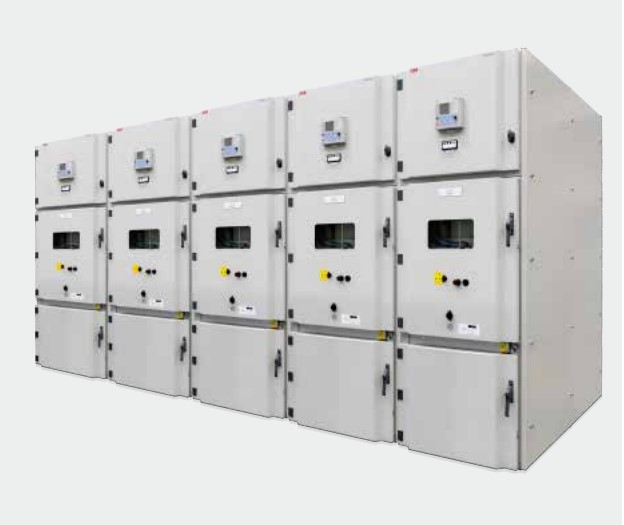

Ячейки комплектного распределительного устройства типа UniGear ZS1 (6 шт.) напряжением 6кВ, с номинальным током сборных шин 630А, термической стойкостью 25кА/3сек, с вакуумными выключателями  VD4/P и VM1-T, терминалами релейной защиты Relion,устройствами БАВР SUE3000, счетчиками электроэнергии Альфа А1805RAL P4GB-DW-4, устройствами дуговой защиты ПРОЭЛ-Мини - это современное модульное решение для надежного и безопасного распределения электроэнергии среднего напряжения внутри помещений. Данный продукт разработан с учетом самых строгих требований к надежности, безопасности и удобству эксплуатации.

Конструктивные особенности UniGear ZS1

Металлический корпус
Обеспечивает прочность, долговечность и высокую степень защиты от внешних воздействий;

Внутреннее размещение
Ячейки предназначены для установки исключительно внутри помещений, что гарантирует стабильную работу оборудования вне зависимости от погодных условий;

Изоляция токоведущих частей
Все токоведущие элементы надежно изолированы воздушным промежутком, что повышает уровень безопасности и снижает риск короткого замыкания;

Разделение отсеков
Металлические перегородки обеспечивают полную изоляцию между функциональными отсеками, предотвращая распространение аварийных ситуаций

Фронтальный доступ
Для монтажа и обслуживания не требуется доступ к задней части устройства — все операции выполняются с лицевой стороны, что значительно облегчает эксплуатацию и экономит пространство;

Модульная конструкция и отсеки
Каждый шкаф распределительного устройства UniGear ZS1 состоит из трёх основных силовых отсеков:

• Аппаратный отсек — предназначен для установки выключателей нагрузки, разъединителей, предохранителей и других коммутационных аппаратов. Гарантирует безопасную эксплуатацию и быстрый доступ для обслуживания.
• Отсек сборных шин — содержит главную систему сборных шин и обеспечивает надёжное соединение между шкафами и равномерное распределение тока по всей системе. Конструкция защищает от случайных прикосновений и минимизирует риск короткого замыкания.
• Кабельный отсек — содержит систему токоотводов для подключения силовых кабелей к нижним контактам выключателя и служит для подключения силовых кабелей, а также для установки трансформаторов тока и напряжения. Продуманная компоновка облегчает монтаж и обслуживание кабельных линий.

Дополнительно каждый шкаф оснащён низковольтным отсеком, в котором размещаются все вторичные устройства: релейная защита, устройства автоматики, системы учёта и контроля. Это обеспечивает удобство доступа к элементам управления и упрощает проведение технического обслуживания.

Канал для отвода газа и безопасность
Конструкция ячеек предусматривает наличие специального газоотводящего канала, который эффективно отводит газы, образующиеся в результате горения дуги, за пределы распределительного устройства. Это существенно повышает уровень безопасности обслуживающего персонала и защищает оборудование от повреждений при аварийных ситуациях;

Комплексная интеграция
В составе ячеек используются современные компоненты — выключатели VD4/P и VM1-T, релейная защита Relion, блок автоматического ввода резерва БАВР SUE3000, счетчик Альфа А1805RAL P4GB-DW-4, а также компактные устройства ПРОЭЛ-Мини.

Вакуумные выключатели VD4/P и VM1-T

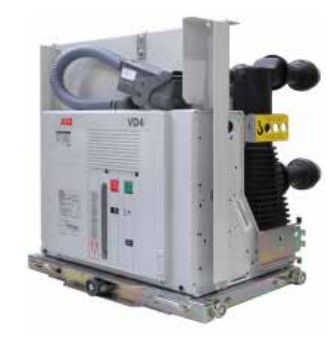

• VD4/P оснащён классическим пружинно-моторным приводом. Для гашения электрической дуги используются вакуумные камеры, встроенные в полюсы выключателя. Вакуум выступает не только как среда для эффективного гашения дуги, но и как изолирующая среда, что обеспечивает долговечность и минимальное обслуживание оборудования;

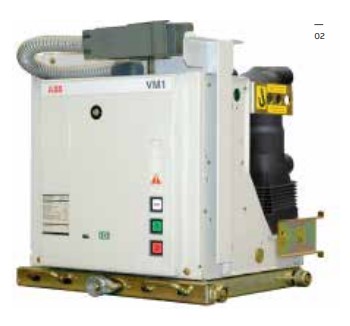

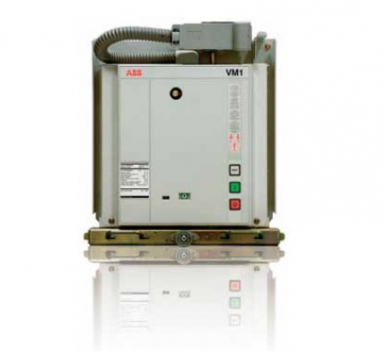

• VM1-T оснащён инновационным магнитным приводом, который выполняет операции замыкания и размыкания, а также удерживает основные контакты в их положениях после переключения. Магнитный привод обеспечивает высокую скорость и точность работы, а также снижает износ механических частей;

Релейная защита Relion
Микропроцессорные терминалы Relion предназначены для защиты распределительной сети, управления и мониторинга линий, а также для измерения и контроля параметров энергосистем. Серия Relion предлагает компактное и универсальное решение с предварительно сконфигурированными опциями, что делает ее идеальным выбором для коммунальных и промышленных объектов. Использование устройств Relion обеспечивает эффективную и интеллектуальную защиту, автоматизацию и мониторинг всех параметров распределительной системы;

Система БАВР SUE3000
Устройство быстродействующего автоматического ввода резерва БАВР SUE3000 обеспечивает высочайший уровень надежности энергоснабжения. При возникновении аварийных ситуаций БАВР SUE3000 автоматически переключает питание на резервный источник. Благодаря интеграции БАВР SUE3000 достигается мгновенное переключение на резервный источник питания менее 30 мс, что гарантирует непрерывность подачи электроэнергии, позволяет избежать даже кратковременных перебоев в энергоснабжении критически важных объектов.

Интеграция систем учета Альфа А1805RAL P4GB-DW-4
Счетчик Альфа А1805RAL P4GB-DW-4 это многофункциональный трехфазный счетчик трансформаторного включения с профилем нагрузки, цифровыми интерфейсами и поддержкой протоколов удаленного сбора данных. Устройство позволяют осуществлять точный учет электроэнергии и интеграцию с системами диспетчеризации;

Дуговая защита ПРОЭЛ-Мини
В каждой ячейке реализована быстродействующая оптическая система защиты от дуговых замыканий. Устройства ПРОЭЛ-Мини мгновенно обнаруживают вспышку дуги внутри отсека и инициируют отключение, предотвращая разрушение оборудования и возникновение пожара. Это решение значительно повышает уровень безопасности персонала и надежность работы распределительного устройства.

Преимущества конструкции

Безопасность: конструкция ячеек предусматривает высокую степень защиты персонала от поражения электрическим током и дуговых вспышек.
Модульность: возможность конфигурирования под различные задачи и интеграции дополнительных функций.
Надежность: использование вакуумных выключателей и современных систем автоматики существенно увеличивает срок службы оборудования.
Удобство эксплуатации: простота обслуживания, информативная диагностика и удалённый мониторинг состояния оборудования.

Преимущества эксплуатации

• Высокая надёжность и безопасность эксплуатации
• Модульная конструкция для быстрой сборки и обслуживания
• Гибкость конфигурации
• Современные системы защиты и учёта
• Соответствие современным стандартам и нормативам.
