Артикул: 4640016934942

Реле контроля фаз РКФ-М07-1-15 380В~

Производитель: Меандр АО

Цена 2 451,40 р.

Наличие товара уточняйте у менеджеров

Реле контроля фаз РКФ-11

Реле контроля фаз CZF

Описание

Характеристики

Реле контроля фаз РКФ-М07-1-15 380В~ предназначено для надежного и эффективного контроля параметров трехфазного линейного напряжения в трехпроводных электрических сетях без нейтрали. Данное устройство обеспечивает защиту промышленного и бытового электрооборудования от опасных режимов работы. Реле предотвращает аварийные ситуации, связанные с нарушением порядка чередования фаз, асимметрией напряжения или пропаданием одной из фаз, защищая подключённое оборудование от повреждений.

Основные функции

Контроль порядка чередования фаз
Позволяет предотвратить неправильное подключение электродвигателей и другого оборудования, чувствительного к последовательности фаз.
Обнаружение обрыва одной или нескольких фаз
Мгновенно реагирует на обрыв фазы, отключая нагрузку и предотвращая выход из строя подключенных устройств.
Защита от «слипания» фаз
Обнаруживает короткое замыкание между фазами или появление одинаковых потенциалов на разных входах.
Контроль снижения и превышения установленных порогов напряжения
Реле отслеживает уровень напряжения в сети и реагирует на его выход за пределы допустимых значений. Это позволяет предотвратить повреждение подключенного оборудования при скачках или просадках напряжения.
Регулировка порогов «окном»
Устройство поддерживает настройку допустимого диапазона (окна) напряжений, в пределах которого оборудование будет работать безопасно. Пороги легко регулируются пользователем, что обеспечивает гибкость применения реле в различных условиях эксплуатации.
Фиксированный порог срабатывания при превышении напряжения
Для дополнительной защиты предусмотрен фиксированный порог отключения при критическом превышении напряжения. Это исключает возможность работы оборудования при опасно высоких уровнях питающего тока.
Регулируемая задержка срабатывания
Встроенная функция задержки отключения позволяет избежать ложных срабатываний реле при кратковременных колебаниях параметров сети. Время задержки настраивается пользователем индивидуально под требования объекта.
Питание от контролируемой сети
Реле не требует отдельного источника питания — оно питается непосредственно от той же трехфазной сети, параметры которой контролирует. Это упрощает монтаж и эксплуатацию устройства.

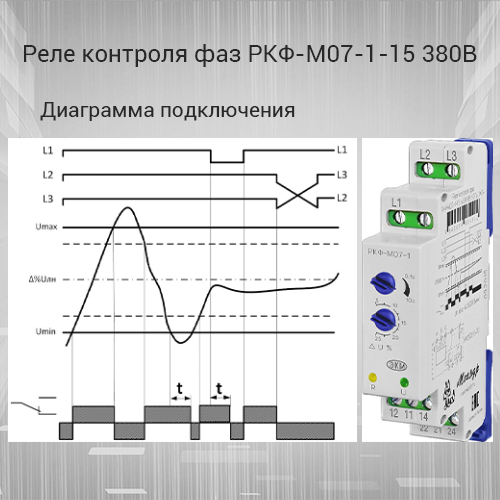

Время выключения встроенного реле:


Снижение или превышение установленных порогов U_min, U_max	0,1–10 сек
Обрыв одной фазы	0,1–10 сек
Обрыв двух или трёх фаз	0,1 сек
Синфазное снижение напряжения ниже 0,5 Uном	0,1 сек
Обратный порядок чередования фаз	0,1 сек
“Слипание” фаз	0,1–10 сек
Превышение напряжения 1,3U_ном	0,1 сек

Особенности конструкции

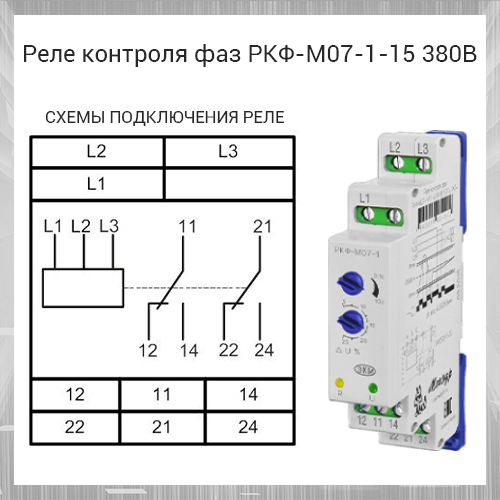

Переднее присоединение проводов
Удобное подключение питающих и коммутируемых электрических цепей осуществляется через клеммы на передней панели устройства.
Надёжные клеммы
Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм², что гарантирует стабильный контакт и безопасность эксплуатации.
Удобная настройка
- На лицевой панели расположен поворотный переключатель времени срабатывания, который позволяет установить необходимую задержку между обнаружением аварийной ситуации и активацией исполнительного реле. Это удобно для предотвращения ложных срабатываний при кратковременных колебаниях напряжения.
- С помощью поворотного переключателя порога синхронного снижения/превышения напряжения задаются значения порогов понижения и превышения напряжения, при которых устройство инициирует отключение нагрузки. Это обеспечивает гибкую настройку под особенности электросети и требования защищаемого оборудования.
Индикаторы состояния
- Зелёный индикатор “U” сигнализирует о наличии питания на устройстве, что позволяет быстро определить работоспособность реле.
- Жёлтый индикатор “R” Показывает текущее состояние внутреннего исполнительного механизма — если индикатор горит, значит произошло срабатывание реле (например, при обнаружении аварии).

Корпус устройства выполнен из прочного пластика, обеспечивающего надежную защиту внутренних компонентов от механических воздействий и пыли. Компактные габариты позволяют устанавливать реле в стандартные монтажные шкафы на DIN-рейку.

Преимущества

Простота настройки и эксплуатации
Высокая точность контроля параметров сети
Надежная защита промышленного и бытового оборудования
Компактный корпус для удобства установки в щитах управления

Высокая точность срабатывания по диапазонам контролируемых параметров

Области применения

Реле контроля фаз РКФ-М07-1-15 380В~ идеально подходит для использования в системах автоматизации зданий, промышленных предприятиях, жилых и коммерческих объектах. Оно обеспечивает комплексную защиту электродвигателей, насосов, компрессоров, вентиляторов и другого оборудования от аварийных ситуаций в электросети.

Реле контроля фаз РКФ-М07-1-15 380В — это оптимальное решение для комплексной защиты электросетей и подключенного к ним оборудования на промышленных предприятиях, коммерческих объектах и в жилых зданиях.

Характеристики:

Индикация

Да

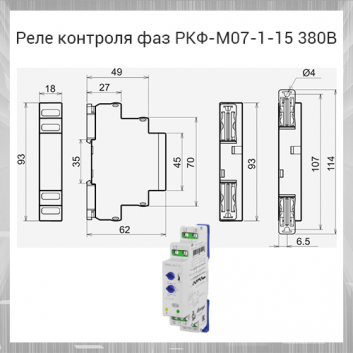

Высота, мм

93
Коммутируемый ток, А

8
Ширина, мм

18
Тип контактов

2 переключающие группы
Тип изделия

Реле контроля фаз
Артикул расширенный

4640016934942
Род тока

Переменный (AC)
Электрическая износостойкость, циклов

100000
Глубина, мм

63
Страна

Россия
Дополнительная информация

Степень защиты по клеммам IP20 по ГОСТ 14254-96
Степень защиты

IP40
Количество фаз

3
Напряжение, В

380
Способ монтажа

DIN-рейка
Климатическое исполнение

УХЛ4
Частота, Гц

50
Диапазон рабочих температур, °C

от -25 до +55
Производитель

Меандр
Сечение жилы, мм2

2.5
Потребляемая мощность, ВА

2
Механическая износостойкость, циклов

10х106⁶
Максимальное допустимое линейное напряжение, В

560
Погрешность порогов срабатывания, % Uном

2
Погрешность установки порогов срабатывания, % Uном

5
Время срабатывания (пределы регулирования), с

0.1-10
